Bypass przy renowacji żelbetowego kolektora kanalizacyjnego DN 1800 wzdłuż rzeki Białej w Białymstoku
Białystok, Polska Modernizacja sieci kanalizacyjnej w rejonie al. Jana Pawła II w Białymstoku była realizowana w ramach międzynarodowego projektu Interreg „SafeSewerage – Safe sewerage for healthy environment: cross-border solutions of Lutsk and Bialystok / Bezpieczna kanalizacja dla zdrowego środowiska: rozwiązania transgraniczne Łucka i Białegostoku”. Przetarg na realizację inwestycji wygrało konsorcjum firm F.H.U. INSTBUD oraz AARSLEFF. Zakres prac obejmował renowację żelbetowego kolektora kanalizacyjnego o średnicy DN 1800, przebiegającego wzdłuż rzeki Białej. Modernizacja została zaplanowana do realizacji z wykorzystaniem nowoczesnej technologii bez wykopowej, co pozwoliło uniknąć wykonywania głębokich wykopów oraz znaczącej ingerencji w powierzchnię terenu. Zastosowane rozwiązanie umożliwiło istotne ograniczenie uciążliwości dla mieszkańców oraz zminimalizowanie wpływu robót na środowisko naturalne. W celu zapewnienia ciągłości pracy sieci kanalizacyjnej inwestor zwrócił się do nas z prośbą o wsparcie techniczne w zakresie zaprojektowania i realizacji tymczasowego bypassu. Kluczowym zadaniem było bezawaryjne przejęcie przepływu ścieków w kolektorze DN 1800 oraz ich przetłaczanie na odległość około 850 metrów, co umożliwiło bezpieczne i nieprzerwane prowadzenie prac renowacyjnych wewnątrz kanału.
Główne założenia bypassu:
– projektowana wydajność tymczasowej przepompowni: około. 2870 m³/h
– linia tłoczna z rur HDPE DN 600 o długości około 850 m
– całodobowy nadzór nad pracą pomp (24/7) realizowany za pomocą zdalnego systemu monitoringu
Rozwiązania RENTA PUMPS:
Do realizacji projektu przystąpiliśmy z najwyższą starannością, kierując się pełną odpowiedzialnością techniczną oraz obowiązującymi standardami branżowymi. Na podstawie przeprowadzonej wizji lokalnej oraz szczegółowej analizy kompletnej dokumentacji projektowej nasi inżynierowie opracowali kompleksowe rozwiązanie, zapewniające niezawodne i ciągłe przetłaczanie ścieków. Projekt uwzględniał zarówno znaczną długość rurociągu tłocznego, jak i specyficzne warunki terenowe oraz eksploatacyjne. Rurociąg HDPE DN 600, zgodnie z ustaleniami z inwestorem, został przygotowany i dostarczony przez klienta we własnym zakresie.

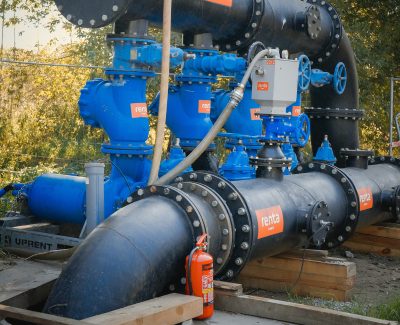

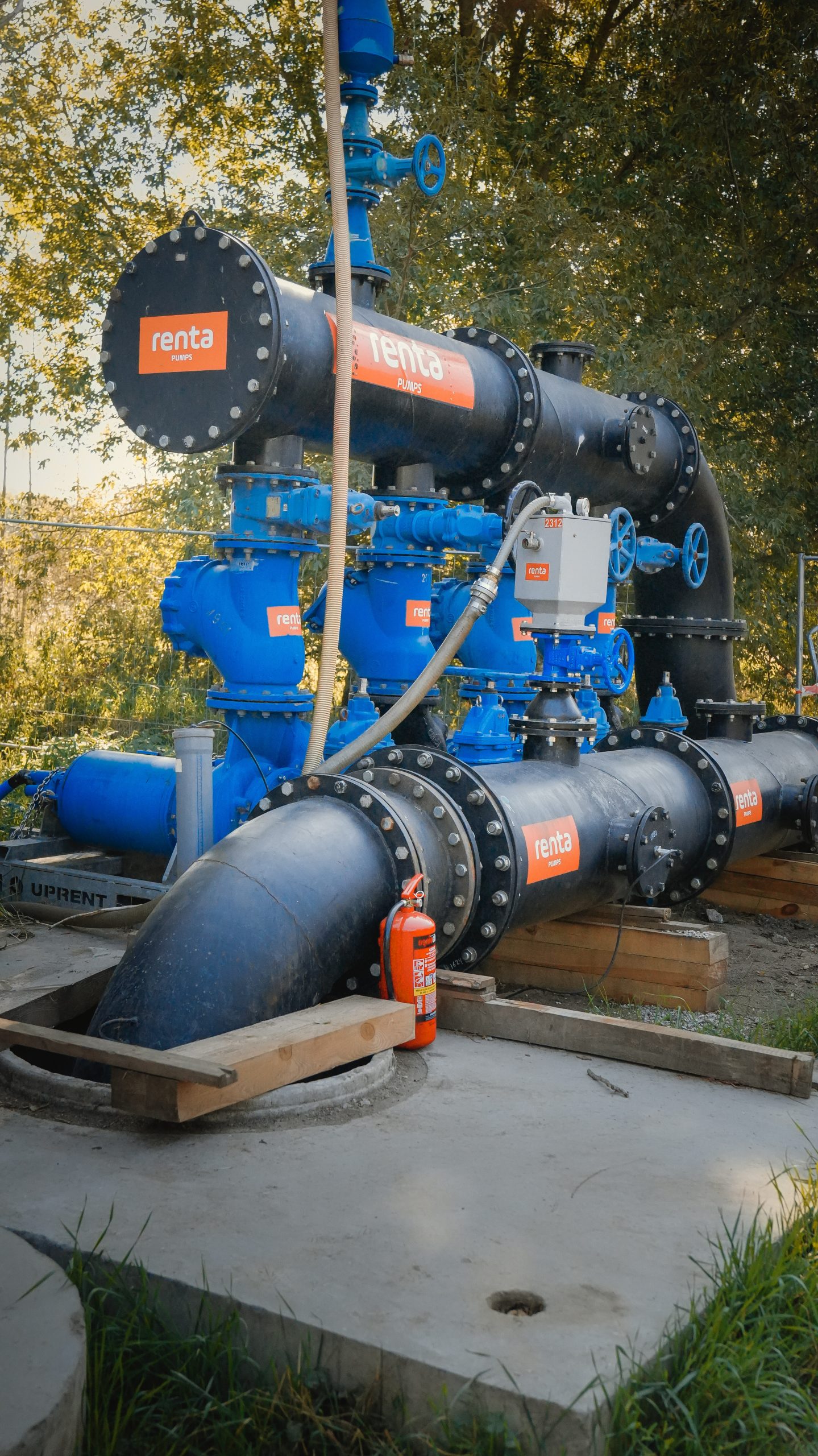

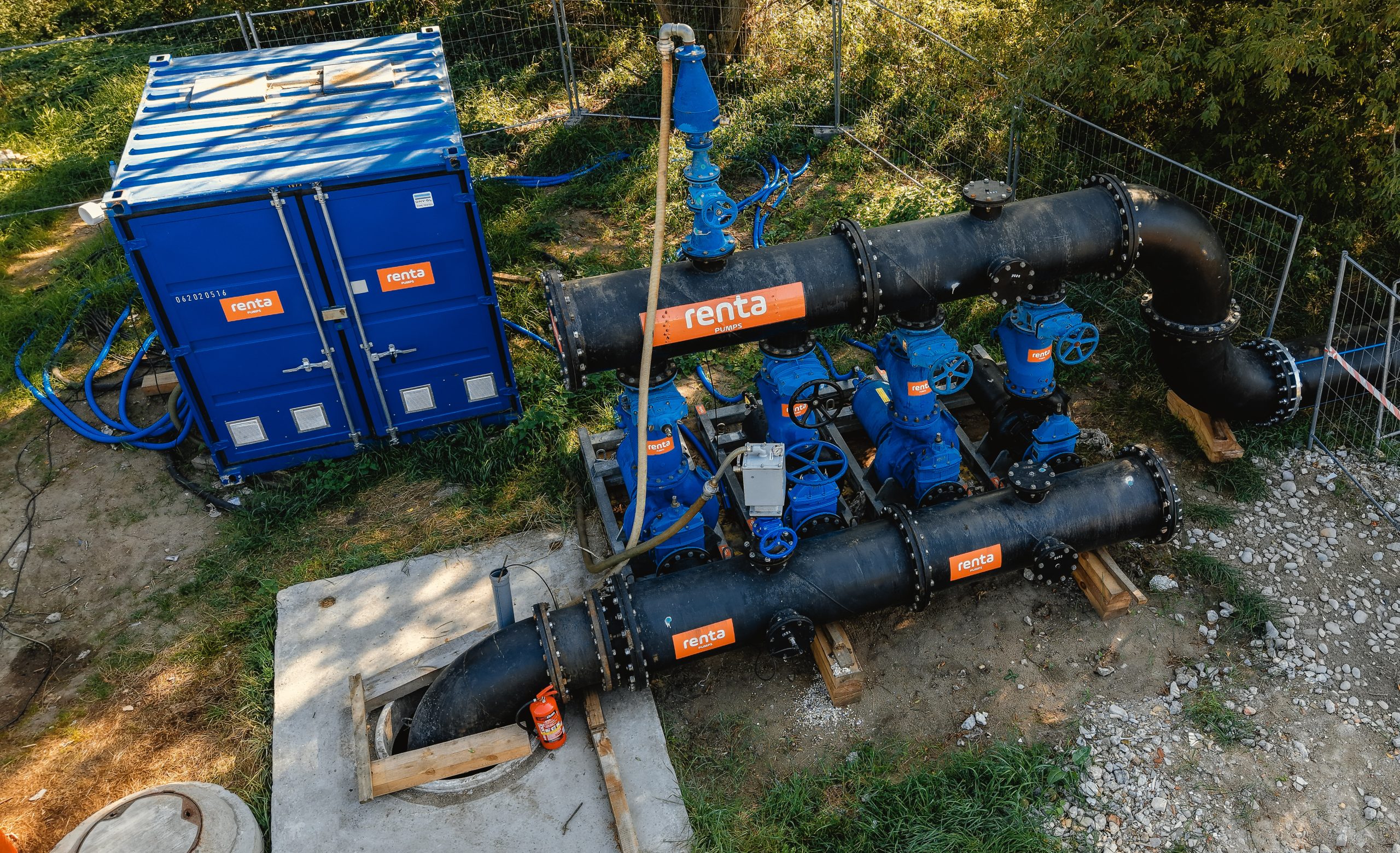

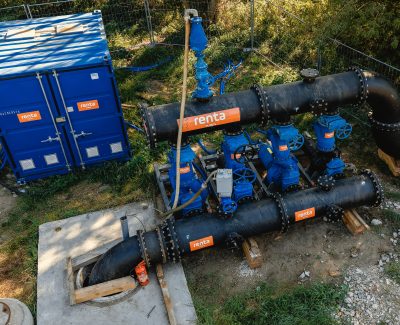

W ramach realizacji zastosowano pompy Hidrostal F10K pracujące w układzie równoległym, sterowane za pomocą przemienników częstotliwości, zintegrowanych w kontenerze sterującym PLC o łącznej mocy 4 × 45 kW. System został dodatkowo wyposażony w pompy próżniowe oraz zaawansowany system monitoringu, co umożliwiło w pełni zautomatyzowane i inteligentne sterowanie pracą tymczasowej przepompowni. Obsługa instalacji odbywała się z poziomu jednego panelu operatorskiego, z zapewnioną możliwością zdalnego nadzoru oraz bieżącej kontroli parametrów pracy.

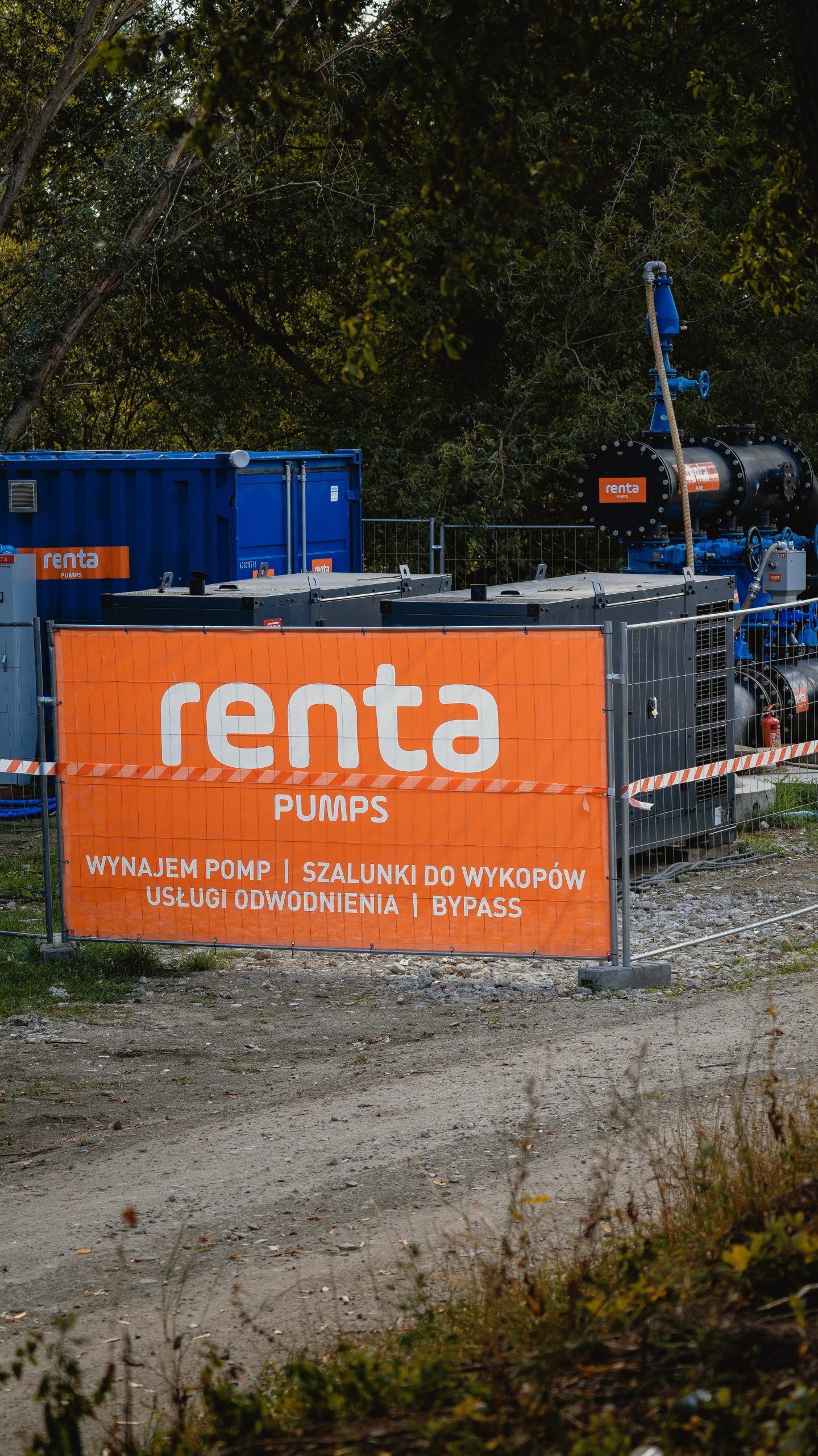

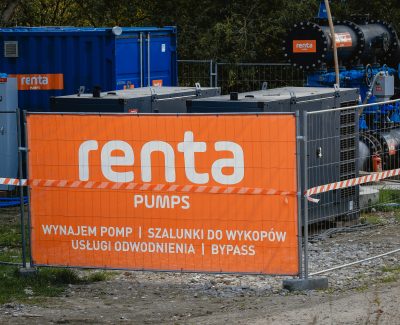

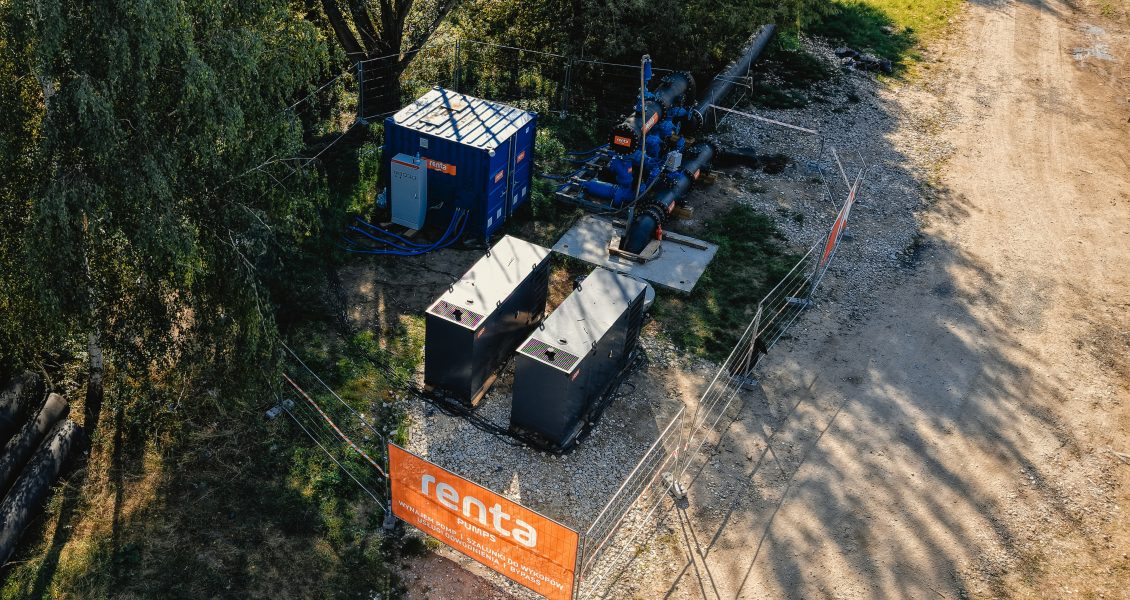

Zasilanie tymczasowej przepompowni zostało zabezpieczone przez dwa agregaty prądotwórcze FOGO o mocy 200 kVA każdy, pracujące w układzie automatycznego załączania rezerwy (SZR). Niezależnie zaprojektowany i wykonany system SZR zagwarantował wysoki poziom niezawodności oraz ciągłość pracy bypassu przez cały okres realizacji inwestycji.
Sprzęt:
4 szt. – Pompa Hidrostal F10K
1 szt. – Kontener sterujący PLC 4 x 45kW z pompami próżniowymi
2 szt. – Agregat prądotwórczy FOGO 200kVA
1 szt. – System SZR
850 m. – Rurociąg HDPE DN600
Przejściówki, trójniki, akcesoria
Projekt w cyfrach:
24/7 zdalny monitoring pracy przepompowni
2870 m3/h wydajności przepompowni
850 m rurociągu HDPE DN600
400 kVA łącznej mocy dostarczonego prądu.
